DESCRIPCIÓN

Información básica.

N º de Modelo.	GW600
Estructura	Vertical
Flexible o rígido	Flexible
Material	Hierro dúctil
Estándar	Estándar
Temperatura de trabajo	- 20ºC~ +120ºC
Pernos	Gd8.8 / Acero inoxidable / Perno Dacromet
Revestimiento de la superficie	Revestimiento epoxi
Sellado de goma	EPDM/NBR
Presión laboral	Pn10/16
Paquete de transporte	Caja de madera
Especificación	DN100
Marca comercial	GRAN MURALLA
Origen	Porcelana
Código hs	7307290000

Empaquetado y entrega

Tamaño del paquete 60.00cm * 60.00cm * 60.00cm Peso bruto del paquete 60.000kg

Descripción del Producto

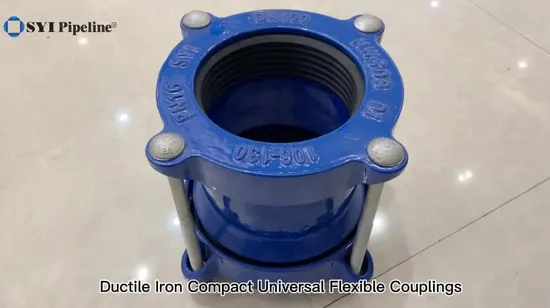

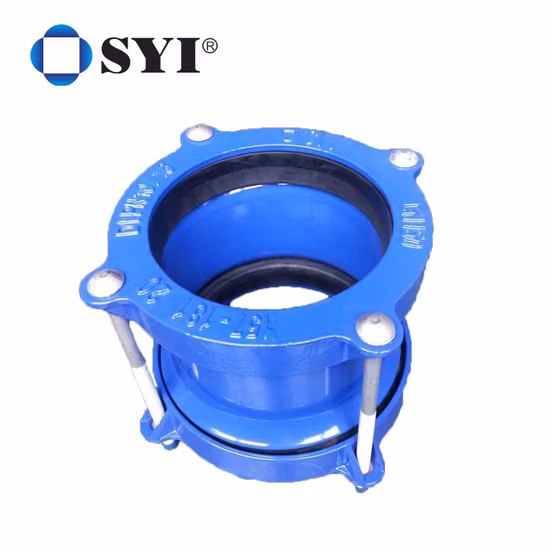

Acoplamiento de tubería / Acoplamiento de junta universal / Acoplamiento universal

1. Aplicación:
*Se utiliza para conexión de tuberías.
* Adecuado para tuberías de hierro dúctil, tuberías de hierro fundido, acero, aire acondicionado y tuberías de plástico.
* Presión de trabajo: PN10 / PN16
* Apto para agua, líquidos neutros y aguas residuales.
2. Características:
* amplio rango de tolerancia
* resistencia a la corrosión
* permitir una desviación angular de +/- 4°
3. Lista de tamaños:

S/N	Tamaño	Rango de diámetro exterior
	milímetros	milímetros
1	DN40	48-60
2	DN50	59-73
3	DN65	72-85
4	DN80	88-103
5	DN100	96-116
6		108-120
7		109-128
8	DN125	132-146
9		138-153
10	DN150	158-172
11		159-182
12	DN175	192-210
13	DN200	198-225
14		218-235
15	DN250	242-262
dieciséis		250-267
17		250-274
18		272-289
19	DN300	315-332
20		322-339
21	DN350	340-360
22		351-378
23		374-391
24	DN400	390-410
25		398-430
26		417-437
27		425-442
28	DN450	450-463
29		455-475
30		476-500
31	DN500	500-508
32		500-533
33		526-546
34	DN600	600-630
35		608-636
36		630-650
37	DN700	710-739
38	DN800	816-842

Nota: aceptamos sus dimensiones específicas que no están incluidas en la lista anterior.
